-
高新技術企業(yè)
-
ISO9001質量管理體系認證
-
中國建筑材料聯合會混凝土外加劑分會會員單位
-
硅酸鹽學會理事單位
產品概述
GL-Z支座灌漿料是以高強度骨料為集料、高強水泥為結合劑，高分子聚合物為增韌劑，輔以高流態(tài)、微膨脹、防離析、抗裂化等外加劑以及摻合料，通過精確配比和專業(yè)生產而成的干混料。用于橋梁支座安裝的高品質的水泥基復合材料。本品采用了多種高性能添加劑，完工后表面光滑平整，克服了傳統(tǒng)材料不平、開裂、剝落等缺點，具有自流平、高早強、高強、無收縮、高耐磨及施工方便等特性。
產品特點
1、早期強度高：2小時即可獲得20～40Mpa的抗壓強度，抗折強度高。
2、優(yōu)異的流動性：不需振搗、抹壓，施工速度快。
3、密實、無收縮、微膨脹及優(yōu)異的抗裂性能、無銹蝕、不含金屬骨料。
技術性能
參照標準：JT/T1130-2017
|
性能指標 |
標準要求 |
實測值 |
|
流動度（mm） |
≥320 |
340 |
|
30min流動度（mm） |
≥290 |
300 |
|
泌水率（%） |
0 |
0 |
|
抗壓強度（Mpa） |
1d≥20 |
30 |
|
3d≥40 |
50 |
|
|
28d≥60 |
75 |
|
|
56d不低于28d試驗結果 |
80 |
|
|
90d不低于56d試驗結果 |
85 |
|
|
抗折強度（Mpa） |
1d≥4 |
6 |
|
3d≥6 |
8 |
|
|
28d≥10 |
11.5 |
|
|
彈性模量（Gpa） |
28d≥30 |
36 |
|
28d自由膨脹率（%） |
0.02～0.1 |
0.08 |
使用方法
1、澆筑前準備工作須完成，用水將表面浸濕飽和，不得有明水。漿料按粉料：水=1：0.13(重量比)配制。先將水加入攪拌桶內，然后逐漸加入灌漿料，邊投料邊攪拌，直至粉料全部加完，再繼續(xù)攪拌2～3分鐘，使?jié){料均勻。攪拌好的漿料應在25分鐘內灌注完畢。
2、將拌和好的漿料均勻澆筑到處理好的部位上即可。澆筑施工時間宜在30分鐘內完成，施工后的機具及時用水沖洗干凈。
3、及時進行養(yǎng)護。
注意事項
1、基層清理干凈，除去浮灰，油跡等的物質。使用前基層用水進行濕潤，澆注時不能留有明水。
2、根據施工面積、單位時間計算用量，保證在失去流平性前施工完成。
3、最好使用電動攪拌槍攪拌，大規(guī)模施工時宜使用機械攪拌機。
應用范圍
適應于搶修、軌道填充、支座灌漿，尤其是適合高速鐵路橋梁支座或軌道填充等。也可用于混凝土梁局部找平或混凝土墩柱的修補。
包裝及存放
本品灌漿料采用防潮袋包裝，每袋凈重25kg。產品運輸和貯存過程中不得受潮和混入雜物。本產品應儲存于通風、干燥、陰涼處，未開封保質期為3個月。施工前應檢查是否超過保質期。

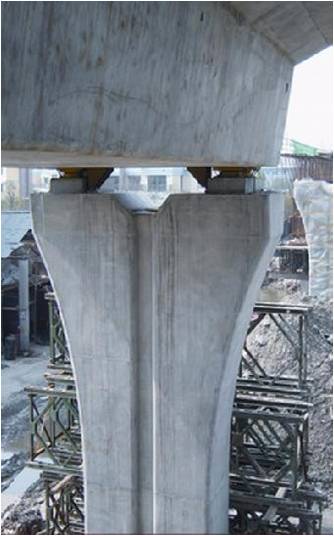

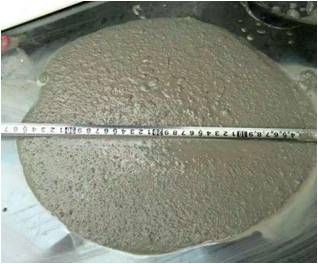

產品主要圖片及應用：
